产品介绍

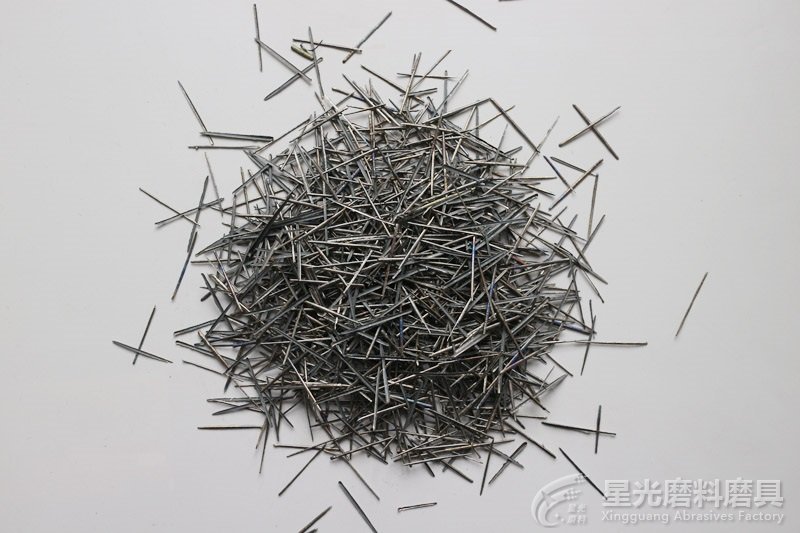

钢纤维是指以切断细钢丝法、冷轧带钢剪切、钢锭铣削或钢水快速冷凝法制成长径比（纤维长度与其直径的比值，当纤维截面为非圆形时，采用换算等效截面圆面积的直径）为40～80的纤维。

不同的制取方式产出的钢纤维性能也不一样。虽然钢纤维问世不久，但应用已经越来越广泛，种类也越来越多

以切断细钢丝法、冷轧带钢剪切、钢锭铣削或钢水快速冷凝法制成长径比（纤维长度与其直径的比值，当纤维截面为非圆形时，采用换算等效截面圆面积的直径）为30～100的纤维。

因制取方法的不同钢纤维的性能有很大不同，如冷拔钢丝拉伸强度为380-3000MPa、冷轧带钢剪切法拉伸强度为600-900MPa、钢锭铣削法为700MPa；钢水冷凝法虽为380MPa，但是适合生产耐热纤维。


钢纤维种类划分

钢纤维问世的时间不长，但应用领域越来越广泛，与此相应，钢纤维的品种也再不断增多。

⒈按外形划分（图1）有：

平直形钢纤维（a）、压棱形钢纤维（b)、波形钢纤维（c）、弯钩形钢纤维（d\e）、大头形钢纤维（f）、双尖形钢纤维（g）、集束钢纤维（h）等等。

2.按截面形状划分（图2）有：

圆形（a）、矩形（b）、槽型（c）、不规则性（d）

3.按生产工艺划分有：

切断钢纤维（用细钢丝切断）；

剪切钢纤维（用薄钢板、带钢剪切）；

铣削型钢纤维（用厚钢板或钢锭切削）；

熔抽钢纤维（用熔融钢水抽制）。有前途的是溶抽钢纤维，价格较低。

4.按材质划分有：

普碳钢纤维（抗拉强度一般在300~2500MPa）；

不锈钢纤维（按材质有304,310,330,430,446等）；

其他金属纤维（铝纤维、铜纤维、钛纤维以及合金纤维）。

⒌按表面涂覆状态划分有：

无涂覆层，表面涂环氧树脂，镀锌等。工业上大量使用的是无涂覆层的普通钢纤维。

⒍按施工工艺分类有：

喷射用、浇注用。

⒎按直径尺寸分类有：

普通钢纤维（直径d>0.08mm）；

超细钢纤维（直径d≤0.08mm）；

超细钢纤维主要用于增强塑料及石棉摩擦材料。


钢纤维用途

钢纤维主要用于制造钢纤维混凝土，任何方法生产的钢纤维都能起到强化混凝土的作用。

纤维的增强效果主要取决于基体强度（fm），纤维的长径比（钢纤维长度l与直径d的比值，即I/d），纤维的体积率（钢纤维混凝土中钢纤维所占体积百分数），纤维与基体间的粘结强度（τ），以及纤维在基体中的分布和取向（η）的影响。当钢纤维混凝土破坏时，大都是纤维被拔出而不是被拉断，因此改善纤维与基体间的粘结强度是改善纤维增强效果的主要控制因素之一。

加入钢纤维的混凝土其抗压强度、拉伸强度、抗弯强度、冲击强度、韧性、冲击韧性等性能均得到较大提高。

结合钢纤维混凝土抗拉强度、弯拉强度（抗拉强度）设计公式

钢纤维混凝土抗拉强度
